Lượt xem: 1555

VEO+ 32:128PR

Mã sản phẩm : veo-32128pr

Cấu hình PAUT 32:128PR & UT/TOFD 2PR

0
Số lượng:

    Thiết bị siêu âm mảng điều pha
    Model: VEO+ 32:128PR
    Nhà sản xuất: Sonatest/UK; Xuất xứ: UK

    Tổng quan về dòng Veo+

    Giải pháp đa phép quét
    Duy trì các tính năng tốt nhất của dòng VEO đã có, VEO+ được thiết kế đạt các yêu cầu của ngày hôm nay và ngày mai, làm cho VEO+ thực sự là một tài sản đầu tư thông minh và đáng giá cho tương lai đối với sự nghiệp kinh doanh của bạn. Dựa trên công nghệ kỹ thuật số vượt trội và cách tân, cho phép có 4 cấu hình PA (16:64PR, 32:64PR, 16:128PR và 32:128PR) được đưa ra tùy chọn. Thiết bị có thể nâng cấp ngoài hiện trường khi cần!

    Veo + Front Cover Image With Screenshot .jpg

    Phần mềm và phần cứng của VEO+ được tạo nên bởi một cấu trúc mới cho phép thông lượng dữ liệu và khả năng tính toán vượt trội để truyền các kết quả nhanh và chính xác trong hầu hết các điều kiện yêu cầu. Nó cho phép dễ dàng tạo ra các phép quét thể tích độ phân giải cao và ghi lại các bộ dữ liệu rất chính xác với mức độ đo chính xác khác thường.

    Các khả năng thực hiện này đến từ bộ tạo dạng sóng PA 32 kênh đầy ấn tượng cung cấp tỷ số SNR khác thường, xử lý tín hiệu kỹ thuật số được nâng cao và công nghệ bộ tạo xung Mép Kích hoạt – ActiveEdge huyền thoại của Sonatest. Nhờ vào hệ điều hành Linux 64-bit và bộ nhớ nhanh 128GB SSD, kích thước tệp dữ liệu không phải là vấn đề đối với VEO+. Việc nén dữ liệu là một tính năng khác cho phép một số lượng lớn việc ghi thông tin trong các tệp dữ liệu có thể quản lý tốt hơn.

    Thông số kỹ thuật VEO+ 32:128PR
    Thông số chung Mảng điều pha (32:128PR) UT-TOFD (2PR)
    Số lượng phép quét Lên tới 6 Lên tới 2 (UT và TOFD)
    Bộ phát / Bộ thu 32:128PR 2PR (4 cổng kết nối)
    Dải tăng âm 80dB 100dB
    Tần số lấy mẫu (Xử lý 16bit) 125MHz @ 12bit (Xử lý 16bit) 50/100/200MHz @ 10bit
    Băng tần hệ thống 0.2 đến 23 MHz 0.2 đến 18 MHz
    Tần số phát xung tối đa 50.000 Hz 20.000 Hz
    Điện thế xung phát 100 – 50V Mép xung kích hoạt – ActiveEdge 400-100 V Mép xung kích hoạt - ActiveEdge
    Chế độ hội tụ Không đổi theo độ sâu, đường truyền và độ lệch N/A
    Độ phân giải S-scan Lên tới 0.1 độ N/A
    Độ phân giải L-scan 1 biến tử hoặc phân giải kép N/A
    Số chùm tia mảng điều pha tối đa (luật hội tụ) Lên tới 1024 chùm tia N/A
    Các công cụ đo Hộp trích xung, 4 cổng/A-scan, TCG, DAC, Tách-DAC 4 cổng/A-scan, TCG, DGS/ Tách-DGS, DAC/Tách-DAC
    Số điểm tối đa trên A-scan Lên tới 8192 điểm trên A-scan (có thể sử dụng lấy mẫu phụ)
    Lưu dữ liệu & kích thước tệp 128GB SSD & không giới hạn dung lượng tệp
    Hệ điều hành Linux OS 64bit/Chip xử lý Intel CPU Core i3
    Phần mềm phân tích trên PC UTStudio cho Windows 7-8-10 và Linux OS
    Phần mềm điều khiển từ xa UTLink cho Windows 7-8-10 OS
    Công cụ lập kế hoạch quét Tích hợp 3D thời gian thực
    Công cụ lập báo cáo tích hợp Tự động lập báo cáo PDF, xuất dữ liệu CSV, chụp màn hình
    Phần mềm đọc PDF tích hợp Có khả năng tải và đọc bất kỳ tệp PDF nào
    Hỗ trợ trực tuyến Bộ trợ giúp kích hoạt giúp tối ưu hóa thông số, báo cáo
    Tiêu chuẩn hiệu chuẩn ISO18563 (EN16392) & EN12668
    Giao diện sử dụng và các cổng
    Các cổng PA & UT 1 IPEX 128 kênh 4 LEMO 1 hoặc 4 BNC
    Màn hiển thị 10.4” LCD đèn nền LED màn rộng, đọc được dưới nắng, 1024 x 600 pixel
    Cổng mã hóa vị trí 2 trục: Trục quét và chỉ số hoặc nhảy bước (LEMO1)
    Cổng GPIO (TTL) Bắt đầu, Dừng, Chỉ số, Đặt lại, Cảnh báo (s), Bật tắt… (LEMO1)
    Cổng giao tiếp WiFi 802.11n, Ethernet Gigabits & 3 USB 2.0
    Cổng hiển thị từ xa WiFi, Ethernet hoặc VGA
    Cổng truyền dữ liệu WiFi, Ethernet hoặc USB
    Thời gian hoạt động, Vỏ thiết bị và Môi trường
    Nhiệt độ hoạt động -10 đến 40 độ C (14 đến 104 độ F), lưu kho -20 đến 60 độ C (-13 đến 140 độ F)
    Thời gian hoạt động 6.6 giờ (pin có thể tháo lắp nóng)
    Nguồn cấp AC 110V/240V 50/60Hz
    Kích thước 115 x 220 x 335 mm (4.52 x 8.66 x 13.19 inch)
    Trọng lượng 4.54 kg (10lb) không pin; 460g (1lb)/pin
    Chuẩn môi trường Được thiết kế cho: IP66, MIL-STD-810G
    (Chịu sự thay đổi không báo trước)
    Các bộ tiêu chuẩn Phần mềm & Tùy chọn Phụ kiện
    Veo+ 16:64PR BNC Xuất dữ liệu CSV 32:32 Y-Splitter I-PEX
    Veo+ 16:64PR LEMO Nâng cấp PA 32PR 64:64 Y-Splitter I-PEX
    Veo+ 32:64PR BNC Nâng cấp PA 128CH Đầu dò mảng điều pha
    Veo+ 32:64PR LEMO    Đầu dò TOFD và UT
    Veo+ 16:128PR BNC Nêm
    Veo+ 16:128PR LEMO Mã hóa vị trí
    Veo+ 32:128PR BNC Các loại phụ kiện khác
    Veo+ 32:128PR LEMO

Sản phẩm liên quan

0

PRISMA UT/PA 16:64

Thiết bị siêu âm mảng điều pha Phased Array PRISMA UT/PA 16:64

0

PRISMA UT/PA 16:16

Thiết bị siêu âm mảng điều pha Phased Array PRISMA UT/PA 16:16

0

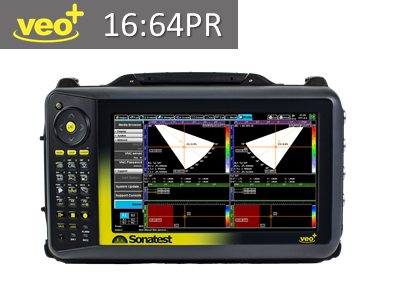

VEO+ 16:64PR

Cấu hình PAUT 16:64PR & UT/TOFD 2PR

0

VEO+ 32:64PR

Cấu hình PAUT 32:64PR & UT/TOFD 2PR

0

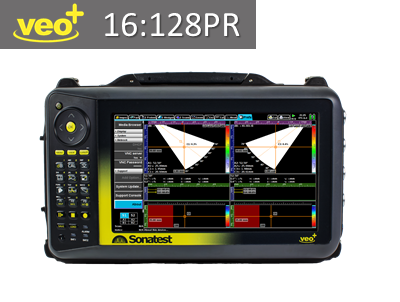

VEO+ 16:128PR
