Navic

Mã sản phẩm : navic-cxg002

Bộ quét tự động Navic
NSX: Jireh/Canada

0
Số lượng:

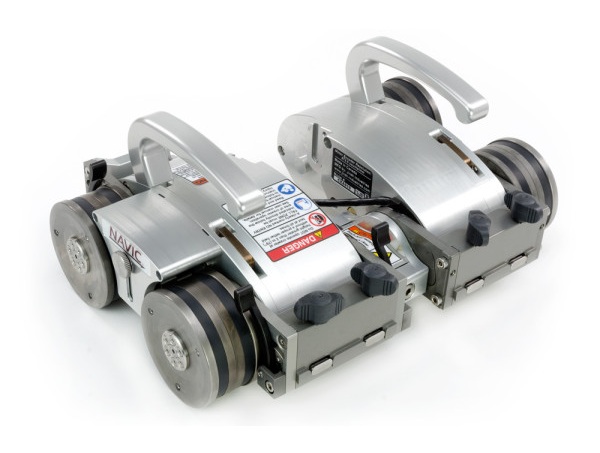

    Navic – Bộ quét cơ bản

    Bộ quét Navic được thiết kế kiểu modul, tự động, ổn định và mang vác nhiều phụ kiện kèm theo sử dụng đa dạng trong nhiều trường hợp. Bộ quét được điều khiển từ xa có khả năng quét chu vi từ 70mm (2.75 in) đường kính nhỏ nhất tới bề mặt phẳng và quét theo chiều dọc 305 mm (12 in) đường kính nhỏ nhất tới mặt phẳng. Tay lái điều khiển cho phép bộ quét đi theo mối hàn trơn tru và chính xác.

    Thiết kế dạng modul của Navic cho phép no mang nhiều phụ kiện kèm theo sử dụng đa dạng trong nhiều trường hợp kiểm tra.

    Mô tả thiết bị

    Tính năng:

    • Thiết kế biên dạng thấp: Navic yêu cầu bán kính cho phép là 70 mm (2.75 in) với ống dưới 200 mm (8 in) OD và 81.5 mm (3.2 in) với ống vượt quá 200 mm (8in) OD là kiểm tra trong giới hạn cho phép.
    • Bánh xe từ: Sử dụng nam châm đất hiếm, Navic có thể hoạt động trên các bề mặt dọc, ngang và ngược.
    • Hoạt động ổn định: Tay cầm điều khiển Navic cho phép việc kiểm tra ống và bồn một cách mượt mà và chính xác.
    • Đa dạng phép quét: Navic có thể tạo điều kiện quét chu vi trên đường ống nhỏ đến 70mm (2.75 in) OD và 610 mm (24 in) ID, hoặc là phép quét dọc ống nhỏ tới 305 mm (12 in) OD. Phép quét trên mặt phẳng cũng hoàn toàn có thể thực hiện được.
    • Bảo vệ: Được bảo vệ bởi các vòng đệm kín có thể chống lại các tác nhân gây hại cho thiết bị.

    Thông số kỹ thuật:

    • Dải đường kính ống: 70 mm (2.75 in) OD tới mặt phẳng
    • Dải đường kính khi quét dọc ống: 305 mm (12 in) OD tới mặt phẳng
    • Vận tốc di chuyển: Từ 0 – 254 mm/s (0 – 10 in/sec)
    • Nguồn điện: 85 – 264VAC 45 – 65 Hz 1 pha
    • Kích thước bộ quét: Dài=8.3 in Cao=3.2 in  (4.9 in kèm tay cầm) Rộng =10.00 in (với vỏ kép)
    • Khối lượng: 7.7 kg (17.0 lb)
    • Hiệu điện thế: 36VDC
    • Bảo vệ: Bụi, nước (Không tính chìm dưới nước)
    • Điều kiện hoạt động: -20°C (-4°F) và 50°C (122°F)
    • Loại động cơ: Brushless Servo, integral feedback

    KIt bao gồm

    • Navic 2 thân chính
    • Navic bộ điều khiển
    • Bộ cấp nguồn, 36v (85 – 264VAC 45 – 65 Hz 1 pha đầu vào)
    • Dây dẫn (5,10,15 and 30 m chiều dài có sẵn
    • Dây mã hóa vị trí, 5m
    • Dây điều khiển Navic, 6 m (19.7 ft)
    • Dây nguồn Navic, 3 m (9.8 ft)
    • Scanner installation mat
    • Navic tether assembly
    • Vali đựng

Sản phẩm liên quan

0

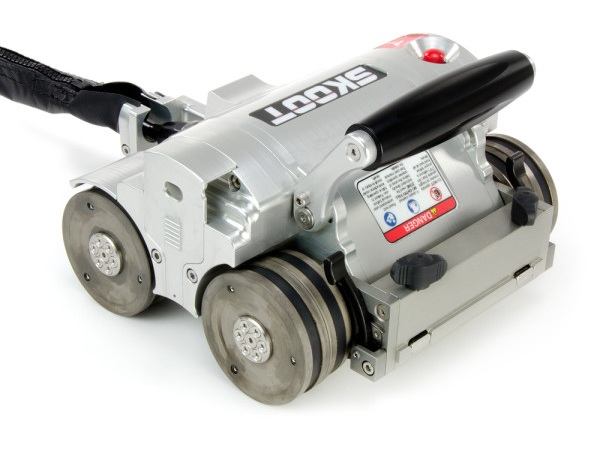

Skoot
