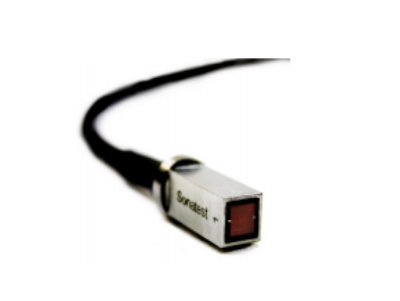

Đầu dò siêu âm PAUT X1 Series

Mã sản phẩm : x1-series

Đầu dò X1 - Kích thước nhỏ NSX: Sonatest/Anh

Số lượng:

Giới thiệu
Bình luận

Đầu dò Siêu âm mảng điều (PAUT) pha X1 Series là một loại đầu dò nhỏ gọn, kích thước phù hợp để làm việc trong những khu vực bị hạn chế về không gian thao tác, hoặc nhưng nơi cần điểm tiếp xúc nêm nhỏ. X1 Series còn là giải pháp tuyệt vời cho việc kiểm tra những ứng dụng đặc biệt như trong hàng không với những vị trí có diện tích làm việc hạn chế. Với những ứng dụng kiểm tra chi tiết máy phức tạp quan trọng thì điểm tiếp xúc nhỏ của đầu dò X1 Series là một tiêu chí quan trọng cho việc đưa sóng âm vào trong vật liệu từ một phần rất nhỏ của chi tiết có thể tiếp xúc.

Ứng dụng:

Đường khía trên bề mặt vỏ máy bay
Chi tiết ô tô
Chi tiết gia công
Thép trắng dạng tấm

Vỏ ngoài:

Kết nối nhanh Quick I-PEX (QX)
Giá lắp (điều hợp) kết nối nhanh Quick I-PEX
Dây cáp dài 2.5 m hoặc 5 m (có thể tăng chiều dày khác theo yêu cầu)
Cáp được bọc thép, bên ngoài bọc lớp cao su

Các model đầu dò:

P/N	Tần số F (MHz)	Số biến tử (Qty)	Độ rộng biến tử E (mm)	Bước biến tử P(mm)	Khẩu độ L(mm)	Kích thước vỏ ngoài
						L	W	H
Cáp dài 2.5 m
X1A-001	5	10	5	0.6	6	13	10	23
X1A-002	10	10	5	0.6	6	13	10	23
X1B-001	10	16	5	0.3	4.8	8	8	23
Cáp dài 5 m
X1A-001	5	10	5	0.6	6	13	10	23
X1A-002	10	10	5	0.6	6	13	10	23
X1B-001	10	16	5	0.3	4.8	8	8	23

Model Nêm tương ứng

P/N	Dạng sóng	Góc trong thép	Góc cắt	Đường trễ	Chiều dài L	Chiều rộng W	Chiều cao mặt trước H1	Chiều cao mặt sau H2
	LW/SW	(º)	(º)	(mm)	(mm)	(mm)	(mm)	(mm)
X1AW-001	L	0	0	10	23	15	11	10
X1AW-002	S	0	0	20	23	15	21	20
X1AW-003	S	55	36	0	35.5	16	24.9	12.3
X1AW-004	L	60	20	0	29.1	16	22.6	15
X1BW-001	L	0	0	5	15	15	15	5
X1BW-002	L	0	0	20	15	15	30	20
X1BW-003	S	45	31	0	23	16	16.03	8
X1BW-004	S	55	36	0	23	16	15.39	6.8
X1BW-005	S	60	39	0	23	16	15.36	6.1
X1BW-006	L	60	20	0	23	16	21.4	15.9
