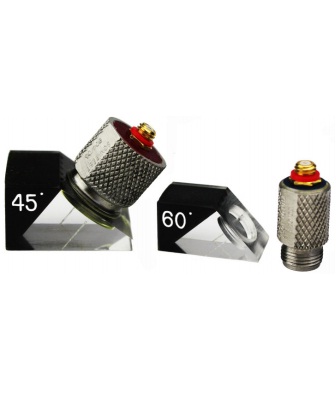

Đầu dò siêu âm và nêm chuyển đổi nhanh
Model: QCR, QCG,PQC
NSX: Sonatest/UK
Ứng dụng thường gặp
• Vũ trụ
• Vật đúc
• Vật rèn
• Chi tiết máy
• Mối hàn chịu lực
• Thép trắng
Đặc điểm của đầu dò
• Sóng dọc đầu dò qua nêm chuyển thành sóng ngang trong thép
• Tinh thể hình tròn, được làm bằng chì Metaniobate.
• Độ dập âm cao cho băng tần rộng (QCR/PQC)
• Độ dập âm trung bình cho băng tần trung bình (QCG).
• Răng ốc cho khả năng tháo lắp nhanh sử dụng với nêm có ren QW.
Đặc điểm của Nêm
• Có ren để có thể thay đổi nhanh chóng đầu dò khi sử dụng với những đầu dò thuộc QCR, QCG và PQC.
• Nêm chuyển đổi sang sóng ngang tiếp xúc với đầu dò.
• Có sẵn thông số về trục và đường kính.
| Kiểu đầu dò | ||||
| QCR (Resolution) | QCG (Gain) | PQC (Platinum) | f | Ø |
| p/n | MHz | (") | ||
| QCR2525 | QCG2525 | PQC2525 | 2.25 | 1/4 |
| QCR3725 | QCG3725 | - | 2.25 | 3/8 |
| QCR5025 | QCG5025 | PQC5025 | 2.25 | 1/2 |
| - | - | PQC503.5 | 3.5 | 1/2 |
| QCR2550 | QCG2550 | PQC2550 | 5 | 1/4 |
| - | - | PQC3725 | 2.25 | 3/8 |
| QCR3750 | QCG3750 | PQC3750 | 5 | 3/8 |
| QCR5050 | QCG5050 | PQC5050 | 5 | 1/2 |
| QCR2510 | QCG2510 | PQC2510 | 10 | 1/4 |
| QCR3710 | QCG3710 | - | 10 | 3/8 |
| Kiểu nêm | |||||
| Kích thước nêm (in) | |||||
| p/n | Ö (º) | Ø (") | A(") | B(") | C(") |
| QW2545 | 45 | 1/4 | 0.5 | 0.8 | 0.4 |
| QW3745 | 45 | 3/8 | 0.6 | 1.0 | 0.5 |
| QW5045 | 45 | 1/2 | 0.9 | 1.1 | 0.6 |
| QW2560 | 60 | 1/4 | 0.5 | 0.9 | 0.5 |
| QW3760 | 60 | 3/8 | 0.6 | 1.1 | 0.6 |
| QW5060 | 60 | 1/2 | 0.9 | 1.3 | 0.7 |
| QW2570 | 70 | 1/4 | 0.5 | 0.98 | 0.5 |
| QW3770 | 70 | 3/8 | 0.6 | 1.2 | 0.61 |
| QW5070 | 70 | 1/2 | 0.87 | 1.46 | 0.73 |
| Kích thước tùy chọn | QCR, QCG, PQC | Kết nối tùy chọn | |||||||||||
| Kích thước biến tử | Kích thước vỏ bọc | Kiểu kết nối | Vị trí kết nối | ||||||||||
| Ø (") | L (") | Ø (") | BNC | Lemo 1 | Lemo 00 | Microdot | Subvis | UHF | Đỉnh | Sau | Bên | Dây cáp | |
| 1/4 | 0.75 | 0.50 | - | - | - | • | - | - | • | - | - | - | |
| 3/8 | 0.75 | 0.57 | - | - | - | • | - | - | • | - | - | - | |
| 1/2 | 0.75 | 0.68 | - | - | - | • | - | - | • | - | - | - | |
