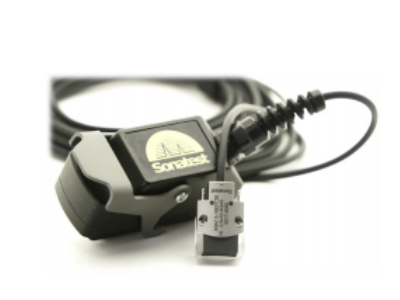

Đầu dò PAUT X0 Series

Mã sản phẩm : x0-series

Đầu dò biên dạng thấp, dùng để quét ống nhỏ ( lên tới 0.5 ") tùy theo kiểu nêm lựa chọn,NSX:So natest/Anh

Số lượng:

Giới thiệu
Bình luận

Đầu dò siêu âm mảng điều pha X0- Series có thiết kế biên dạng thấp để phù hợp với quét ống và những biến tử sắp xếp vòng cung có khả năng tập trung năng lượng sóng một cách tối ưu hóa nhất cho việc phát hiện khuyết tật bên trong mối hàn trên những đường ống có đường kính nhỏ, kết hợp với bộ quét biên dạng thấp với những tùy chọn kích thước nêm, X0 Series có thể kiểm tra đến những mối hàn ống nhỏ nhất có đường kính chỉ 0.5" (12.7 mm). Với cổng kết nối Quick I-PEX Connector cho phép người dùng có thể tháo lắp nhanh chóng và ổn định, dây cáp dài 5m phù hợp cho việc quét vòng ống lớn.

Nâng cao

Với thiết kế cong, sóng âm đi vào trong vật liệu ít bị tán xạ hơn và tập trung hơn khi quét vòng ống
Thay đổi tùy chọn nêm cong ( từ 0.5" lên tới 8") để tối ưu phép quét trên các đường kính ống tương ứng
Vỏ đầu dò được làm bằng thép không gỉ
Cổng kết nối Quick I-PEX Connector
Thiết kế nhỏ gọn kết hợp với bộ quét CIRC-IT có thể quét ở những nơi có không gian hạn chế

Ứng dụng:

- Đường ống công nghiệp
- Kiểm tra ống đường kính nhỏ
- Phù hợp với hầu hết các bộ quét kiểu biên dạng thấp

Vỏ ngoài:

Các model đầu dò:

P/N	Mô tả đầu dò	Tần số	Số biến tử	Động rộng biến tử	Bước biến tử	Khẩu độ	Kích thước vỏ ngoài
		F		E	P	L	L	W	H
		MHz	Qty	mm	mm	mm	mm	mm	mm
X0A-001	X0A-2.25M16EFC35-0.5x10-SQX5	2.25	16	10	0.5	8	26	22	9.7
X0A-002	X0A-5M16EFC35-0.5x10-SQX5	5	16	10	0.5	8	26	22	9.7
X0A-003	X0A-7.5M16EFC35-0.5x10-SQX5	7.5	16	10	0.5	8	26	22	9.7
X0A-004	X0A-10M16EFC35-0.5x10-SQX5	10	16	10	0.5	8	26	22	9.7
X0A-005	X0A-10M32EFC35-0.25x10-SQX5	10	32	10	0.25	8	26	22	9.7

Model nêm tương ứng:

P/N	Mô tả nêm	Dạng sóng	Góc trong thép	Góc cắt	Đường trễ	Chiều dài	Chiều rộng	Chiều cao mặt trước	Chiều cao mặt sau
						L	W	H1	H2
		LW/SW	(º)	(º)	mm	mm	mm	mm	mm
X0AW-001	X0AW-N60S-IH	S	60	39	0	18	21	13.2	2.4
X0AW-002	X0AW-N55S-IH	S	55	36	0	18	21	13.2	2.4
X0AW-003	X0AW-N45S-IH	S	45	31	0	18	21	13.2	2.4
X0AW-004	X0AW-N60L-IH	L	60	20	0	18	21	9.0	2.4
