Đầu dò siêu âm PAUT X3 Series

Mã sản phẩm : x3-series

Đầu dò siêu âm Mảng điều pha X3 - Quét dải quét hình quạt & Quét tuyến tính NSX: Sonatest/Anh

Số lượng:

Giới thiệu
Bình luận

Tổng quan

Cũng gần giống các đặc điểm kỹ thuật như đầu dò X2 nhưng đầu dò X3 có số biến tử nhiều hơn (lên tới 64 biến tử), các đầu dò X3 Series được tối ưu để thực hiện cả quét theo dải quét hình quạt (S-Scan) và quét tuyến tính (L-Scan) trong cùng một đầu dò. Điều này làm cho dòng đầu dò X3 Series trở thành lựa chọn hoàn hảo trong các trường hợp kiểm tra mối hàn dày hoặc thực hiện quét tuyến tính với khối lượng lớn như đo chiều dày, lập bản đồ ăn mòn...

Ứng dụng:
- Các mối hàn đặc trưng (giáp mối, chữ T và góc)
- Vật đúc
- Mặt bích
- Chi tiết ô tô
- Chi tiết gia công

Đặc tính:
- Kết nối nhanh Quick I-PEX (QX)
- Giá lắp (điều hợp) kết nối nhanh Quick I-PEX
- Dây cáp dài 2.5 m (Có thể tăng thêm chiều dài dây cáp theo yêu cầu của khách hàng)
- Cáp được bọc thép, bên ngoài bọc lớp cao su

Các model đầu dò

P/N	Mô tả đầu dò	Tần số F (MHz)	Số biến tử (Qty)	Độ rộng biến tử E(mm)	Bước biến tử P(mm)	Khẩu độ L(mm)	Kích thước vỏ ngoài (mm)
							L	W	H
Cáp dài 2.5 m
X3A-001	X3A-2.25M48E-0.8x10-SQx2.5	2.25	48	10	0.8	38.4	45	23	20
X3A-002	X3A-3.5M64E-0.6x10-SQx2.5	3.5	64	10	0.6	38.4	45	23	20
X3A-003	X3A-5M64E-0.6x10-SQx2.5	5	64	10	0.6	38.4	45	23	20
X3A-004	X3A-10M64E-0.6x10-SQx2.5	10	64	7	0.6	38.4	45	23	20
Cáp dài 5 m
X3A-005	X3A-2.25M48E-0.8x10-SQx2.5	2.25	48	10	0.8	38.4	45	23	20
X3A-006	X3A-3.5M64E-0.6x10-SQx2.5	3.5	64	10	0.6	38.4	45	23	20
X3A-007	X3A-5M64E-0.6x10-SQx2.5	5	64	10	0.6	38.4	45	23	20
X3A-008	X3A-10M64E-0.6x10-SQx2.5	10	64	7	0.6	38.4	45	23	20

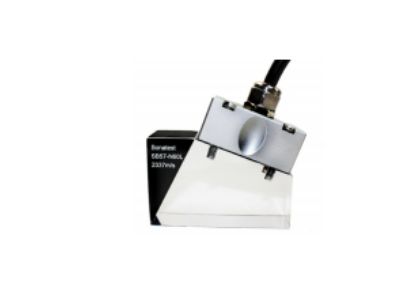

Các model nêm tương ứng:

P/N	Mô tả nêm	Dạng sóng	Góc trong thép	Góc cắt	Đường trễ	Chiều dài L	Chiều rộng W	Chiều cao mặt trướcH1 (mm)	Chiều cao mặt sau
		LW/SW	(º)	(º)	mm	mm	mm	mm	mm
X3AW-001	X3AW-0L25				25	45	25	25	25
X3AW-002	X3AW-N45S		45	31		65	25	41	16.7
X3AW-003	X3AW-N55S		55	36		65	25	38.6	11.7
X3AW-004	X3AW-N60S		60	39		65	25	36.3	7.5
X3AW-005	X3AW-N45L		45	16		65	25	34.4	21
X3AW-006	X3AW-N60L		60	20		65	25	43	25
X3AW-007	X3AW-0L25-IHC Wedge
X3AW-008	X3AW-N45S-IHC Wedge
X3AW-009	X3AW-N55S-IHC Wedge
X3AW-010	X3AW-N60S-IHC Wedge
X3AW-011	X3AW-N45L-IHC Wedge
X3AW-012	X3AW-N60L-IHC Wedge

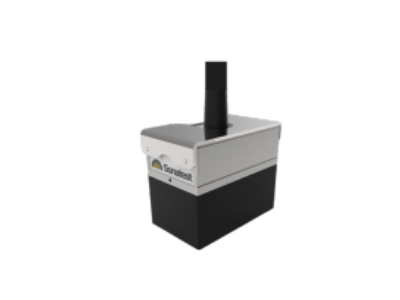

Đầu dò X3 - Nêm cao su:

Ứng dụng thường xuyên:

- Các bộ phận hàng không, vũ trụ (Composite)

- Tấm nhôm

- Bản đồ ăn mòn

Model

P/N	Dạng sóng	Góc trong thép	Góc cắt	Delay line	Dài	Rộng	H trước	H sau
	Ngang/Dọc	(o)	(o)	mm	mm	mm	mm	mm
X3AG-001	L	0		25	66	34.1	25	25
